UPS PRIME SERIES 2000
| 용량(KVA) | 7.5 | 10 | 15 | 20 | 30 | 50 | 75 | 100 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 일 반 적 사 항 |
냉각방식 | 강제풍냉식 | ||||||||
| 사용정격 | 100% 연속사용 | |||||||||
| 정류부/충전부 제어방식 | 고속스위칭, 3상 전파정류, 위상제어 | |||||||||
| 정류부/충전부 사용소자 | Diode, Thyristor | |||||||||
| 인버터부 제어방식 | IGBT에 의한 고주파(20KHz) 순시제어 정현파 PWM 방식 | |||||||||
| 동기절체방식 | 순수반도체에 의한 무순단 동기절체 | |||||||||
| 변압기 절연종류 | 고효율 H종 | |||||||||
| 입 력 특 성 |
상 수 | 3ø 3W, 또는 3ø 4W | ||||||||
| ＊정격전압 | 208V, 220V, 380V, 440V, 460V, 480V | |||||||||
| 전압변동범위 | 정격전압의 ± 10% | |||||||||
| 정격주파수 | 50Hz, 60Hz ± 5% | |||||||||
| 출 력 전 원 |
상 수 | 1ø 2W | ||||||||
| ＊정격전압 | 110V, 115V, 120V, 220V, 110/220V | |||||||||
| 전압변동범위 | 정격전압의 ± 2% | |||||||||
| 정격주파수 | 50Hz, 60Hz ± 5% | |||||||||
| 주파수동기범위 | ±1 Hz | |||||||||
| 과도전압변동 | ± 5% 이내 | |||||||||
| 과도응답속도 | 50mS 이내(± 2% 이내 복귀시) | |||||||||
| 전압조정범위 | ± 5% | |||||||||
| 파형왜율 | THD 3%이내(100% 선형부하시) | |||||||||
| 과부하내량 | 125%, 10분간 | |||||||||
| 역 율 | 0.8 Lag기준 | |||||||||
| 소음 | 50dBA 이내 | 55dBA 이내 | 60dBA 이내 | |||||||
| 효율 | 85% 이상 | 88% 이상 | 920 이상 | |||||||
| 절체시간 | 2ms 이내 | |||||||||
| 축 전 지 |
종류 | 연축전지(Lead-Acid), NI-CD | ||||||||
| **수량 | 16(96)CELLS, 20(120)CELLS ,30(180)CELLS | |||||||||
| 축전지 | 사용자 선택사항 | |||||||||
| OPTION | 1. 원격감시패널 2. RS-232C Port를 이용한 원격감시 3. 입력역율(0.9%이상) 4. 과부하 내량 5. 6ph 12pulse Rectifier |
|||||||||
|
* 별표는 구매시 지정항목이며 상기 표기 용량 및 전압은 일반적인 것만 표기하였음. 1. 전방 1.5m, 높이 1.5m에서 측정시 2. 정격 입출력에서 100%부하시 * * 별표 둘 축진지 셀 수수량은 12V(2V)기준 구매자의 필요에 따라 변경될 수 있음. |
||||||||||

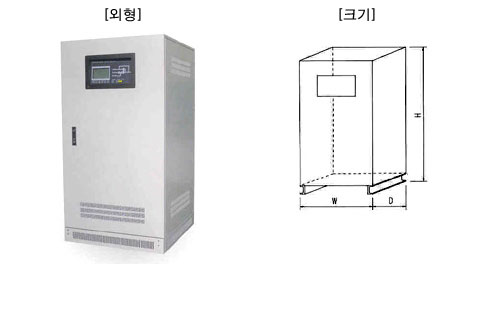

| 용량 | Dimension(mm) | 중량(Kg) | ||
|---|---|---|---|---|
| 가로 | 세로 | 높이 | ||
| 7.5 | 400 | 750 | 900 | 170 |
| 10 | 400 | 750 | 900 | 190 |
| 15 | 560 | 750 | 1100 | 250 |
| 20 | 560 | 750 | 1100 | 280 |
| 30 | 750 | 750 | 1600 | 580 |
| 50 | 900 | 840 | 1695 | 670 |
| 75 | 1200 | 1000 | 1830 | 830 |
| 100 | 1450 | 1000 | 1830 | 980 |
| * 상기사항은 당사 표준제작품 기준이며 설계변경에 따라 변경될 수 있습니다. | ||||
