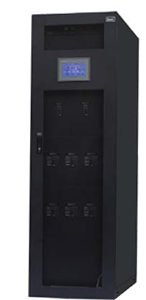

전력분배장치/Distribution PB Series
스마트 전력분배장치 PB시리즈는 7인치 Touch Screen을 가진 통합 모니터링 시스템이고 입,출력 전압,전류를 표시합니다.
친화적인 모니터링 시스템은 전력분배, 보호, 파라메터 표시와 관리에 관한정보를 제공하며, S485 통신으로 고객사에서 원격으로 입력과 Bypass 모두 시스템에서 정보를 모니터링 할 수 있습니다.
이 시스템은 Schneider 또는 ABB 보호 및 관리 패널에 의해 모든 절연 스위치 및 Busbar, CB에 높은 신뢰성 및 안전기준을 준수합니다. 고객은 선택적으로 서지보호용 SPD를 선택할 수 있습니다.
시스템은 듀얼 입력 및 출력으로 설정 될 수 있고, 전원을 차단하지 않고 유지 관리할 수 있습니다.
| SIZE | H(mm) | W(mm) | D(mm) |
|---|---|---|---|
| Optional | 2000/2200 | 600/800 | 1000/1100/1200 |
| Weight | 80~240Kg | ||
| Rated Power | 20~400Kva | ||
| Display | 7 Inch Color Touch Screen | ||
| Interface | RS485 * 2 / USB * 1 | ||
| Electrical Characteristics | |||
| Rated Isolation Voltage | AC 50Hz/60Hz, 690V | ||
| Rated Operation Voltage | AC 50Hz/60Hz, 400V(Three Phase), 230V(Single Phase) | ||
| Input | Un=380V(3L+N+PE) or Un=220V(1L+N+PE) | ||
| Output | Max 168 Single phase out (depends on customer's need) | ||
| Input Switch breaking capability | ≥25kA | ||
| Output Switch breaking capability | ≥6kA | ||
| Surge Protection | OBO Surge Protection Module(Optional) | ||
| IP Protection | IP20 | ||
| Test Characteristics | |||
| Main | Main Monitor : Status of CB, Voltage, Current, Active power, Apparent power, THD, PF, Frequency, Neutral Line Current, Voltage between neutral and earth | ||
| Branch Parameter | Status of CB, Voltage, Current, Active power, THD, PF, Frequency, Neutral Line Current | ||
| Warning | Low voltage, Over voltage, overload, over frequency limit, abnormal Voltage between neutral and earth CB fault Main three level current threshold, branch two level current threshold | ||
| Environment | |||
| Operation Temperature | -10℃ ~ +45℃ | ||
| Humility | 80%( Non condensing ) | ||
| Altitude | ≤2000m | ||
| Other | No dust, No vibration or impact | ||
