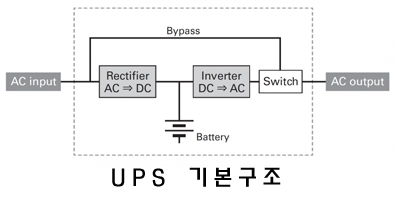

무정전전원장치란 Uninterruptible Power Supply의 약자로써 UPS라 칭하며 공급되는 상용 전원 및 발전기 전원의 변동시 부하에 일정한 전압 및 주파수를 부하기기에 연속적으로 공급하며 정전시에도 축전지 전원을 이용하여 지정된 시간동안 전력을 연속적으로 유지 공급하는 장치이다.
상용 AC전원을 DC전원으로 변환시키는 기능을 갖는 것으로써 인버터에 전부하 전력을 공급함과 동시에 축전지의 충전전력을 공급하는 장치이다.
DC전력을 안정된 AC전력으로 변환하여 부하기기에 정전압, 정주파수를 공급하는 장치이다.

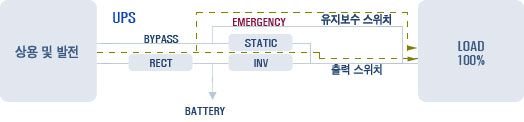

UPS시스템 내부(정류기, 인버터 및 Controler)의 고장으로 인하여 부하전원을 상용전원으로 BYPASS 시키는 무순단 절체 기능을 갖고 있다.
UPS가 치명적인 고장이나 인위적인 유지보수 및 점검을 위하여 부하전원을 UPS로 부터 분리하여 상용전원에 무순단 BYPASS 시키는 기능을 갖고 있다.
충전기/정류기와 인버터의 직류 모선에 연결되어 있어 상용전원이 정전 되거나 정류기, 충전기가 고장난 경우 충전된 전력으로 인버터에 전력을 공급하여 부하에 연속적으로 전력이 공급되게 하는 장치이다.

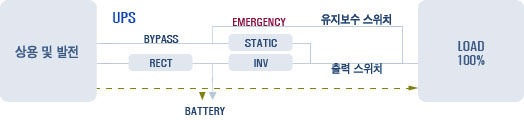

정류기는 인버터 및 축전지에 전력을 공급하며 인버터는 정전압 정주파수를 부하에 공급한다.
충전 되었던 축전지 전력으로 규정된 시간동안 부하 전원은 인버터에서 계속 공급된다.

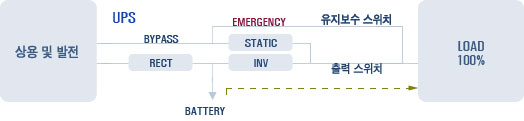

정류기 및 인버터 고장시에 부하는 STATIC SWITCH 에 의하여 무순단으로 BYPASS로 절체되어 상용 및 발전기 전원을 부하에 공급한다.
UPS의 고장 수리나 정지적인 점검을 시에는 SYSTEM이 BYPASS 절체된 상태에서 유지 보수 스위치를 투입 후 동시에 통전 시킨 후 출력 스위치를 내림으로써 절체가 완료된다.

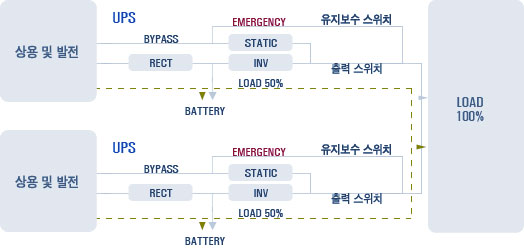

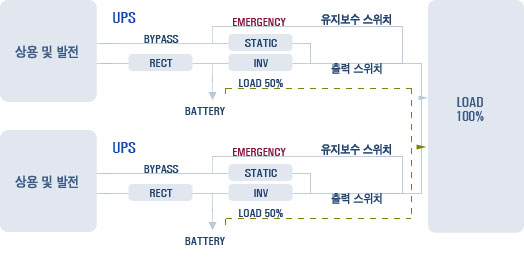

상용전원 및 발전기 전원을 수전하여 2대의 UPS의 정류기와 인버터 통하여 출력의 총부하를 50%씩 분담하여 공급한다. 또한 각각의 UPS에 병렬 연결된 축전지를 충전시킨다.
각각의 축전지 전력으로 인버터는 규정된 시간동안 총부하의 50%씩 분담하여 공급한다.

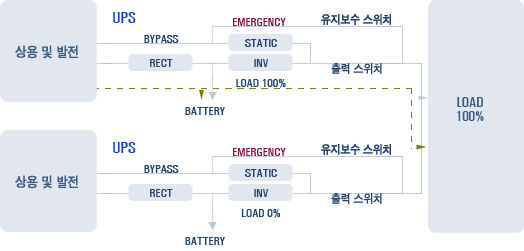

2대의 UPS중 1대 고장시에는 잔여 UPS 1대가 부하에 전력을 공급한다.

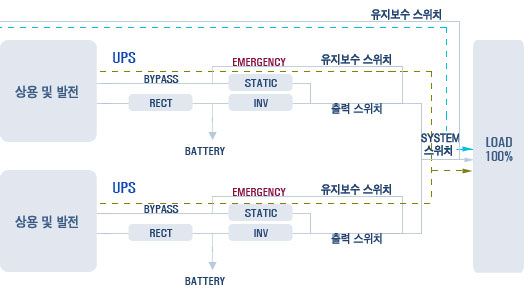

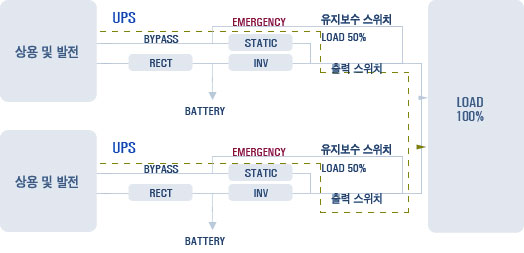

2대의 UPS가 모두 고장시에는 각각의 BYPASS로 절체되어 STATIC S/W를 통하여 상용전원으로 총부하를 50%씩 분담하여 공급한다. 또한 각각의 UPS에 병렬 연결된 축전지를 충전시킨다.
2대의 UPS가 모두 고장시에는 각각의 BYPASS로 절체된 상태에서 각각의 유지보수 스위치를 ON 시킨 후 STATIC S/W 를 OFF시키고 상용전원으로 각각의 유지 보수용 스위치를 통하여 부하를 공급 한 다음 MBS의 유지보수 스위치를 투입하여 통시 통전 상태에서 SYSTEM 스위치를 내림으로써 UPS SYSTEM 의 보수 또는 정밀점검이 부하 가동상태에서 가능하다.(UPS로의 절체는 역순으로 조작)
