UPS

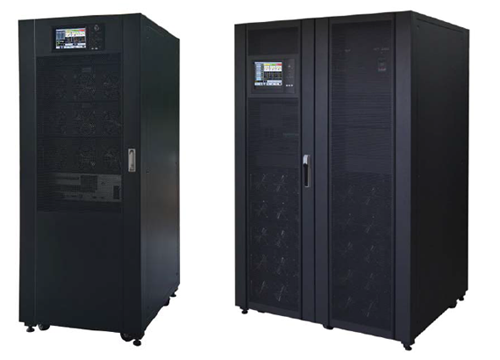

HT33 Series Tower Online UPS 60-500kVA (380V/400V/415V)

삼상 UPS HT33 시리즈는 성능 및 안정성과 향상된 진보 기술을 제공하며 3가지의 고속 DSP는 입력에 높은 역률과 낮은 THDi 제어로 안정된 전력을 공급하여 고품질을 보장하는 Digital control입니다.

또한 친화적인 디자인으로, UPS의 전면에서 유지보수가 가능하며 사용하기 편리합니다.

- ISP(인터넷 서비스 제공자)，IDC(인터넷 데이터 센터)

- 컴퓨터실, 서비스 센터

- 정밀 기기

- 지능형 장비

- 넓은 입력 범위 : 넓은 전압 및 주파수 범위로 다른 Utility와 호환이 됩니다.

- High 입력 PF＞ 0.99, 입력전류 THDi ＜5 %

- 보호 기능 제공(과온도, 과부하, 저전압 배터리, Fan Fail, 단락 등)

- Full DSP Control

- Online double conversion 기술로 출력에 우수한 정현파를 제공합니다.

- 지능형 배터리 관리로 배터리의 수명을 크게 연장해 줍니다.

- 피드백 보호를 포함하여 장비를 보호해줍니다.

- 1500kVA까지 병렬이 가능합니다.

- 현장 유지보수에 편리한 서브 시스템의 모듈형 디자인구조 입니다.

- Touch LCD화면은 조작이 쉽습니다.

MODEL(HT33~)	060X	080X	090X	100X	120X	150X	200X	250X	300X	400X	500X
Capacity 단위:kVA	60	80	90	100	120	150	200	250	300	400	500
INPUT
Phase	3Ph+N+PE,380V/400V/415V(line to line)
Voltage range	304~478VAC (line-line), full load; 228V~304VAC(line-line),70%부하까지 선형적으로 변동함
Frequency range	40~70Hz
THDi	＜5%(Full linear load)
Power factor	＞0.99
OUTPUT
Voltage	380V/400V/415V(line to line)
Voltage range	±2%
THDu	＜3%(linear load),＜5%(none-linear load)
Power factor	0.9
Frequency range	50/60Hz
Frequency precision	±2%(free running)
Overload	110% for 60min;125% for 10min
BATTERY
Voltage	±240VDC(192~264cell선택가능)
Charge power	±2% 20%*system power
Voltage	1%
SYSTEM
Efficiency normal	93%
Efficiency battery	95%
Display	Color LCD Touch screen + LED + keyboard
IP class	IP20
Interface	Standard:RS232, RS485, USB Dry contact(programmable); Option:SNMP,AS400,Parallel kit,battery color start,Lightning protection components
Operation/storage	0~40℃/-15~70℃저장
Relative	0~80%(응축없이)
Noise	65dB@100% load, 62dB@45% load
PHYSICAL
Weight(Kg)	170	210	231	210	266	260	260	-	490	-	900
Dimension (WDH)	600 980 950	600 980 1150	600 980 1400	600 980 1150	600 980 1400	650 950 1600	650 950 1600	-	650 1100 2000	-	1300 1110 2000
