UPS용량산출
| 계 산 식 |
1. UPS 용량 산정 Pr = α x β x (Pk + Pt) x Ps [ 범 례 ]Pr : 필요한 UPS SYSTEM 용량 (KVA) Pk : 부하용량의 합계(KVA) Pt : 장차 증설될 용량 (KVA) Ps : 최대 시동 돌입 용량 L (KVA) : 25% α : 부하의 수요율(총 부하량 대비 가동부하율) β : 고조파 전류에 대한 여유율 (1.25) |
|---|---|
| 용 량 계 산 |
1. 부하용량 부하의 종류별(삼상,단상)로 합산하여 총합을 계산한다 2. 용량계산부하 리스트가 정확치 않아 잠정적으로 150KVA로 결정 후 계산하여 본다 UPS의 부하운용율 : 75KVA UPS의 정상적인 연속부하의 운용율은 고조파 여유율과 시동 돌입전류의 용량을 고려하여 SYSTEM 출력 용량의 60~70%에서 운영함이 바람직함. (단, 돌입전류의 용량이 UPS 용량을 초하지 않아야 한다) (예) 150KVA의 경우 : 150(부하용량) x 0.6(운용부하율) = 90KVA 이므로 부하용량을 90∼100KVA 로 운영함이 바람직함. |
UPS발열량계산
UPS 출력용량 : 150KVA 1대
역율 : 0.8 LAG.
종합효율 : 100% 부하시 : 91%
BATTERY 용량산출

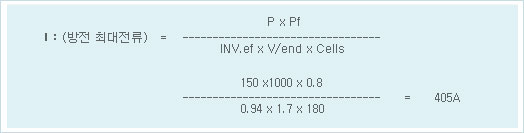

I : 축전지 최대방전전류
P : UPS출력 용량(150KVA)
Pf : 부하 역율(0.8)
INV.ef : 인버터 효율(94%)
V/end : 종지전압(1.75V/CELL)
Cells : 축전지 직렬 수량(180Cells)
AH : 축전지 설치 용량
상기 계산식에서 축전지의 최대 방전전류가 405A 이므로 축전지 MAKER (세방전지)의 ESG BATTERY 산출표의 종지전압 1.75V/CELL의 30분 방전 TABLE을 적용하면 ESG 2V 500AH 180 CELLS로 산정됨. (참고 : ESG500 방전전류 : 416A 30분)
변압기 용량산출
UPS용량 150KVA 기준 하여 아래와 같은 식으로 산출
Pin : 입력용량(KVA)
Po : 무정전전원장치의 부하 용량(150KVA)
Pfout : 부하역율(0.8)
Pch : 충전 전력 ((축전지용량 x 1.1)/(10 X 축전지 부동충전전압 X 축전지 수량 KW))
축전지 용량 : 500AH/180cells 기준
종합효율(100% 부하시) :92%
Pin : 입력측 역율(90%)
상기 계산식에서 UPS 150KVA 2대 병렬운전의 경우 최대 106KVA 로 결정 되나.
역율과 안전율(25%)을 고려하여 106 X 1.25 = 265KVA 이상으로 적용하여야 한다
발전기 용량산출
UPS용량 150KVA 기준 하여 아래와 같은 식으로 산출
Pin : 입력용량(KVA)
Po : 무정전전원장치의 부하 용량(150KVA)
Pfout : 부하역율(0.8)
Pch : 충전 전력 ((축전지용량 x 1.1)/(10 X 축전지 부동충전전압 X 축전지 수량 KW))
축전지 용량 : 500AH/180cells 기준
종합효율(100% 부하시) :92%
Pin : 입력측 역율(90%)
상기 계산식에서 입력 소요용량이 106.4KVA 로 결정되었으므로 아래와 같이 UPS의
정류기 형식을 고려하여 발전기 안전 배율을 적용하여 결정하여야 한다.
1) SCR 6pulse UPS의 경우: 106.4 X 3배 이상
2) SCR 12pulse UPS의 경우: 106.4 X 1.3배
3) ALL IGBT의 경우: 106.4 X 1.1배
