UPS, BATTERY CHARGER, INVERTER

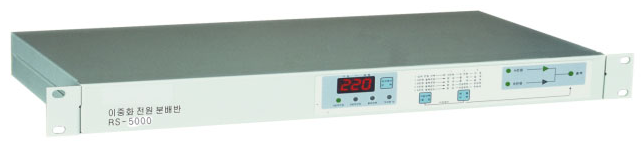

이중화전원분배반(STS)
인터넷 데이터센터의 인터넷서버, 기타 서버용 컴퓨터, 데이터 통신 시스템의 의료기기 및 항공관제시스템 등 안정적인 전원이 요구되는 장비의 입력전원측에 설치한다.

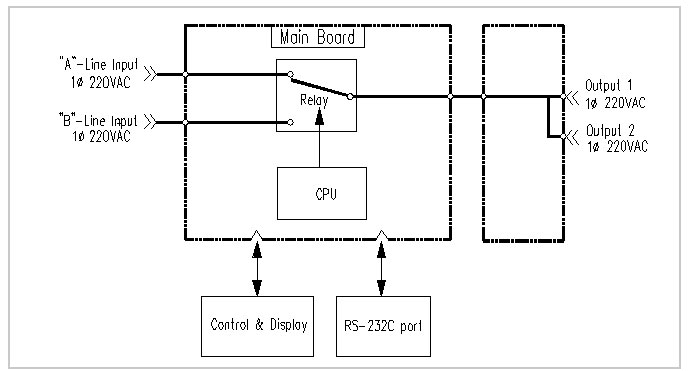

- A” 전원 차단 시 STS는 자동으로 "B" 전원으로 무순단 절체 되며
- A" 전원이 원상 복구되면 STS는 정상(“A”전원)으로 자동 전환됨
- A" 전원 ⇔ "B" 전원 절체 될 경우 운용 Server는 정상적으로 동작됨.
| 항목 | 규격 | |
|---|---|---|
| 입 력 | 용량 | 5.0KVA |
| 상 수 | 1상 (A-전원, B-전원, TWO INPUT | |
| 정격전압 | 220Vac±12% (max .15%) | |
| 주파수 | 60㎐ | |
| 출력 | 상 수 | 단상 |
| 정격전압 | 220Vac±12% (max .15%) | |
| 주파수 | 60㎐ | |
| 전 류 | 22.7A | |
| 절체방식 | 8 ms typical (MAX 10ms) | |
| 종합효율 | 98%이상 | |
| 소 음 | 48 DBA이하 | |
| 외형치수(mm) | 482.6(W)*230(D)*44.2(H) 1U | |
| 중 량 | 7 kg 이하 | |
| 주위온도 | 0 ~ 40 ℃ | |
| 상대습도 | 95%이하 | |
| 기능 | 제어및보호 | - 지시계기 선택 스위치 - 기능설정/ 선택 스위치 - 레벨설정 스위치 - 전원 선택 : (1.전원A 2.전원B 3.자동) - 전원 A 절체전압 : (1.정상 2.좁게 3.넓게) - 전원 B 절체전압 : (1.정상 2.좁게 3.넓게) - 전원A 절체감도 : (1.정상 2.민감하게 3.둔하게) - 전원 B 절체감도 : (1.정상 2.민감하게 3.둔하게) |
| 표시장치 | - LED 및 쎄븐쎄그먼트에 의한 상태표시 - 입력 A.B 전압 - 출력 전류 - 부하량 % - 입력A. B 전원 표시 - 출력 상태 표기 - 선택 전원 표기 - 과부하 |
|
| 경보장치 | - 과부하 경보(103% 이상) - 입력Fail (A, B전원 정격범위 벗어난 경우) |
|
| 상기 사양은 품질향상을 위하여 다소 변동될 수 있음. | ||
| 증 상 | 예상원인 | 조치사항 |
|---|---|---|
| 출력전원차단 | 입력A/입력B 전원차단 | 입력A와 입력B 전원을 검사한 후 재 투입한다 |
| 출력 인출 단자 분리 | 출력 단자 확인 후 삽입한다. | |
| 기능선택/기능설정 및 레벨선택/경보정지 버튼조작에 따라 동작이 이루어지지 않을 경우 | 선택/설정키 오 조작 | 사용 설명서 참조 |
| A와 B전원의 상태 비정상 | A전원과 B전원이 같은 극성이 아닌 경우 | |
| A전원과 B전원절체가 빈번하게 발생 | 전압과 파형이 설정치를 벗어남 | 전원조건에 맞추어 전압과 파형을 넓게(둔하게)설정 |
| 경보음발생 | 부하전류가 23A를 초과 | 부하전류를 22A이하로 줄임 |
| A입력전원 Fail | A입력전원 확인 후 투입 | |
| B입력전원 Fail | B입력전원 확인 후 투입 | |
|
★ 주의사항 1. 본 장비를 당사의 허가 없이 분해하는 것을 절대 금합니다. 2. 기기 내부에는 고전압이 흐르므로 치명적인 감전의 위험이 있고 미세 조정된 부분이 다수 존재하여 문제를 더욱 악화 시킬 수 있으므로 절대 장비를 분해하지 마시고 또한 임의로 개조하거나 수리하지 마십시오. 3. 본 장비의 입력전압과 출력전류가 제품규격을 초과하면 화재 및 기타사고의 위험이 있으니 필히 정격사항을 준수하여 주시기 바랍니다. |
||
